作为一种尖端的表面处理手段，真空等离子清洗技术在半导体领域引线框架的封装流程中扮演着关键角色。该技术依靠等离子体的活性成分对表面杂质进行高效去除，从而大幅提升引线框架的清洁度和表面的粘附能力，进一步确保封装过程的稳定性和持久可靠性。文章深入分析了真空等离子清洗技术在引线框架封装中的实际应用步骤、核心参数及其对封装品质的作用，并就如何提升工艺性能提出了建设性的优化方案，旨在推动半导体封装技术的持续进步。
随着IC制造技术的发展，传统的封装形式已经不能够满足现阶段集成电路对于高性能、高集成度、高可靠性的要求。随着电路框架结构尺寸的逐渐缩小，芯片集成与封装工艺的不断提高，对于高质量芯片的需求也在不断提高，然而在整个封装工艺过程中存在的污染物一直困扰着生产工程人员。等离子是正离子和电子密度大致相同的电离气体，等离子清洗机通过对氩气或氢氩混合气等气体进行电离，产生的等离子体通过电磁场加速，击打在镀银层及芯片铝垫表面，可以有效去除镀银层表面及铝垫表面的有机物、环氧树脂、氧化物、微颗粒物等沾污物，提高镀银层表面及铝垫表面的活性，从而有利于压焊键合。
等离子真空清洁技术，作为一种前沿的表面处理手段，其核心在于运用等离子体的强大能量来净化和改善物体表面。这一技术的运作机制依赖于等离子体内的高能粒子与物体表面的直接接触。在无氧条件下，借助电磁场的力量，气体分子被激活，转化为等离子体形态，其中富含电子、离子、自由基和光子等高能粒子。这些活跃的粒子能够与物体表面产生一系列的物理及化学变化，进而清除表面的杂质或对表面进行优化处理。整个真空等离子清洁过程大致可分为三个步骤：激发气体、生成等离子体以及表面处理。在真空中，将氧气、氩气或氢氩混合气等气体引入等离子清洁设备的反应室，并利用电磁场将其转化为等离子体。随后，高能电子与气体分子发生碰撞，导致气体分子解离成活性粒子。这些活性粒子再与物体表面相互作用，达到清洁和改性的目的。
通过对真空氛围的压力、电磁场力度、气体类别及其流速、处理时长等要素进行细致调节，能够精准地操控等离子体中活性粒子的种类与能量级别，进而有效处理各类材质表面污染物。另外，真空等离子体清洗技术还能优化材料表面的化学性质和物理结构，例如提升表面能级、增强表面的亲水特性及黏附能力，这一技术在半导体封装、光学部件加工以及生物医学器械表面改性等领域得到了广泛的应用。
在对引线框架进行深度清洁的过程中，真空等离子清洗技术遵循一系列核心步骤。首先，将待处理的引线框架置入等离子清洗系统的反应舱中，保证其各个表面都能充分接触到等离子体。随后，利用真空泵设备将反应舱内的空气抽出，达到一个特定的低压水平，随后注入特定的气体介质，例如氧气、氩气或氢氩混合气等。激活电磁场以激发气体分子，使其转化为等离子体状态，进而利用其高能粒子对引线框架表面进行细致的清洁。清洗作业结束后，再将氮气跟压缩空气按先后顺序充入反应仓，恢复至常压状态，并将引线框架取出以备后续加工使用。这一系列精心设计的步骤确保了清洁工作的彻底性与效率。
真空等离子清洗技术的卓越表现依赖于对工艺参数的精准调控。关键工艺要素涵盖真空室的气压控制、电磁场能量的输出、清洗气体类型及其流量大小，以及清洗作业的持续时间。为了达到理想的清洗成效，必须针对引线框架的具体材质和污染物的具体种类，对上述参数进行科学调整。比如，氧气等离子体在分解有机污染物方面表现出色，而氩气等离子体则擅长于去除表面氧化物并进行表面处理。进一步地，提升功率和延长清洗周期能够增强等离子体的活跃度和清洗力度，然而，功率过高或时间过长可能导致表面损伤或材料劣化。因此，在确保清洗效率的同时，还需兼顾材料保护，以实现清洗效果的最优化。
对真空等离子清洗技术的成效进行评价是保障其稳定性的关键步骤。一般而言，我们会利用表面张力测试、扫描电镜（SEM）检查以及X射线光电子能谱分析（XPS）等手段来对处理过的引线框架进行细致的检测。表面张力测试能够揭示表面的清洁度和表面处理的效果，表面张力较高则有利于增强后续封装材料的粘合力。利用SEM检查可以观察到表面形态的任何改变，以判断清洗过程中是否造成了损伤或是否还有污染物残留。XPS分析则专注于表面化学成分的变动，以确认污染物是否被彻底清除。综合运用这些检测手段，能够对清洗效果进行精确地评价，从而为工艺参数的调整提供指导。
采用真空等离子体清洗技术能显著增强焊线的黏结强度。在封装引线框架的过程中，焊线所能达到的强度是衡量封装品质的关键因素。一般来说，焊线作业是利用超声波焊接或热压焊接技术来完成芯片引脚与引线框架的牢固连接。假如焊接区域存在污染物或氧化层未能彻底清除，这将对焊接的强度及其稳定性造成负面影响。利用真空等离子清洗技术，能够高效清除引线框架表面的有机杂质、油脂以及氧化物，确保焊接区域的高度清洁，从而增强焊线的黏结效果。
降低芯片层间剥离是增强封装稳定性的重要步骤。所谓的芯片层间剥离，指的是在多层封装体内，因为界面污染或者粘合力不够导致的层与层之间的分离状况，这种情况有可能引发电子性能的下降甚至封装整体的失败。采用真空等离子体清洗技术，能够清除表面的杂质并提升表面的粗糙程度，有效增强不同材料间的粘合力，减少界面微孔的出现。经过清洗处理的表面，有助于封装材料（例如环氧树脂、焊料等）与芯片表面或引线框架的牢固结合，进而减少层间剥离的可能性。这在多芯片封装和高功率封装的应用中尤为关键，因为这些场合对界面结合的稳定性要求极为严格，真空等离子体清洗技术的运用能够显著提升封装的耐用时长。
通过真空等离子技术对材料进行精炼，有效降低了在封装作业中对清洗液、焊接材料及其他化学品的依赖。与依赖大量溶剂的常规清洗手段相比，这一技术不仅减少了化学品的消耗，还大幅降低了环保负担和潜在的安全隐患。真空等离子清洗作为一种无需液体化学品的干燥清洗技术，显著减少了化学品的用量，并大幅降低了环保与安全风险。同时，它通过提升表面清洁度和表面活性，使得焊接材料和封装材料的利用更为经济高效，减少了材料的不必要损耗。此外，改进后的材料利用策略还有助于提升封装的稳定性，降低封装失败的概率。
在引线框架封装流程中，采用真空等离子清洗技术，极大地增强了封装的品质与稳定性，并且满足了半导体产业对精密制造的要求。伴随着封装技术的持续进步和对更小型化、更高密度封装需求的上升，这一清洗技术亦需不断革新与完善，以适应封装过程中日益增加的复杂性。未来的研究方向应当聚焦于对工艺参数的精确调控、技术的多元化拓展以及与其他封装技术的融合，旨在进一步提高封装的性能及其持久可靠性。通过促进真空等离子清洗技术的持续发展，半导体封装的质量和作业效率预期将实现飞跃性的增长，从而为制造和应用高端电子产品提供更为坚实的支撑。

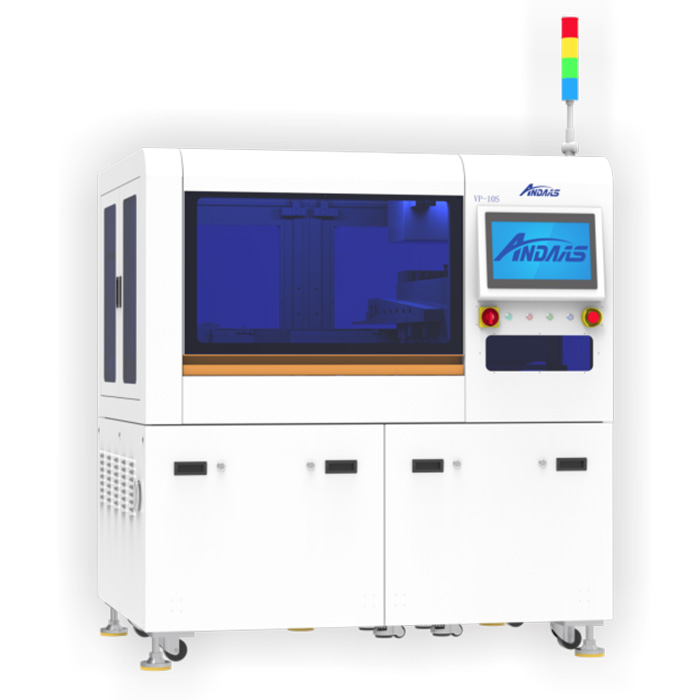

VP-10S 全自动真空等离子清洗机适用于集成电路封装（引线框架清洗），Wire、DieBonding、EMC封装前后处理。

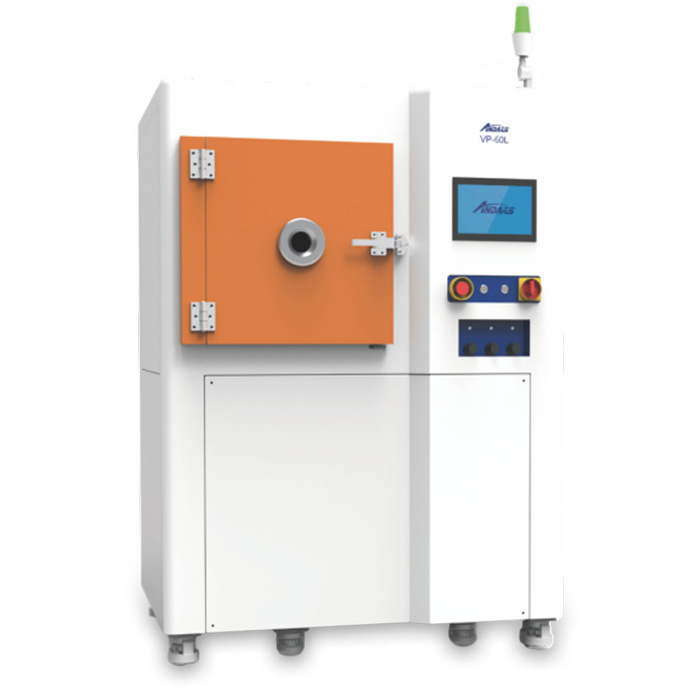

VP-60L 离线式真空等离子清洗机去除灰尘和油污;精细清洗和去静电;提高表面的附着能力;提高表面粘接的可靠性和持久性;AF/AS 层褪镀。
