高刚性，高响应 高速度，高精度

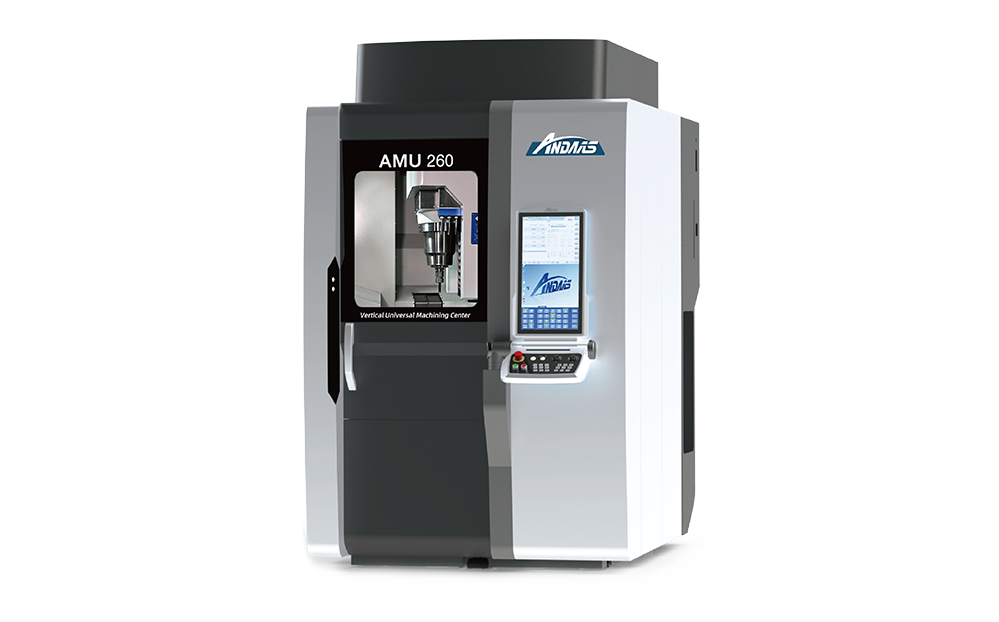

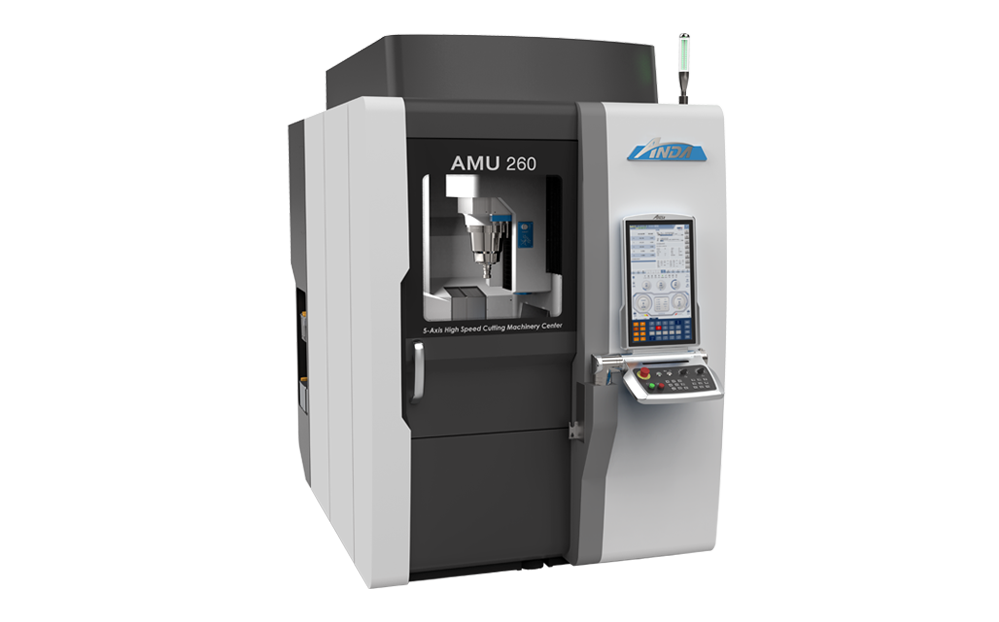

AMU系列立式五轴高速加工中心，是现代制造业中的璀璨明星，以其高效率、智能化、物联网、紧凑型、高精度和高加速度六大卓越竞争力，为客户带来前所未有的加工体验。
- 23.8”多点触控控制面板
- Direct Drive直驱刀库
- 20000rpm高刚性主轴
- 高低档水冷高速电机
- Direct Drive直驱电机技术
- 三轴中空丝杆冷却系统
- 多功能智能立体仓库
| 机械规格 | |
| 工作台尺寸 | 直径260 mm |
| X轴行程 | 400 mm |
| Y轴行程 | 500 mm |
| Z轴行程 | 380 mm |
| A轴行程 | 150°(-120°/+30°) |
| C轴行程 | 360°(连续) |
| 主轴转速 | 20000 r.p.m. |
| 主轴孔锥度 | BBT30 |
| 快速进给(G00) | 36 M/Min |
| 切削进给(G01) | 20 M/Min |
| 标准加工尺寸 | 直径260 mmX高度290 mm |
| 最大加工尺寸 | 直径380 mmX高度210 mm |
| 工作台最大承重 | 50 kg |
| 刀库容量 | 40把刀 |
| XYZ轴定位精度 (ISO10791-4标准) | 0.005 mm |
| AC轴定位精度 (ISO10791-4标准) | 10” |
| XYZ轴重复定位精度 (ISO10791-4标准) | 0.004 mm |
| AC轴重复定位精度 (ISO10791-4标准) | 7” |
| 加速度 | 1.2G |
| 占地面积 | 1700 mm×2940 mm |
| 机械重量 | 6500 Kg |
| 标准配备 | |
| 选购配备 | ■中央冷却系统 -主轴电机冷却 -主轴内循环冷却 -伺服电机冷却 -三轴中空丝杆冷却 -轴承座冷却 -A轴扭矩电机冷却 -C轴扭矩电机冷却 ■DDR 摇篮式双轴旋转工作台 ■机内视觉监控系统 ■23.8触控式LCD ■冷媒式热交换器 ■工作灯 ■三层式警示灯 ■接触式刀长自动量测系统 ■系统功能： -I.C.S.智能辅助系统 -H.S.C.高速高精功能 -RTCP 功能 ■自动换刀系统-40把刀 ■全密闭式外罩钣金 ■排屑过滤盒 ■集屑车 ■副水箱 ■精密过滤系统 ■水 泵 ■50μ过滤袋 ■调整工具及工具箱 ■水平调整螺丝及垫块 ■机械保固一年 ■控制器保固二年 |
| 选购配件 | ■电主轴/30000r.p.m./HSK-A50 ■三轴光学尺/HEIDENHAIN分辨率0.010um ■视觉式刀具轮廓自动量测系统 ■排屑机 ■油水分离机 ■油雾回收机 ■自动门 ■零点快换虎钳 ■零点快换三爪夹头 ■零点快换筒夹 ■三联式零点快换虎钳 |
