● 采用电脑+运动控制器，WINDOWS操作系统，故障声光报警及菜单显示
● 编程采用手动示教，操作简单快捷
● 整体式钢制运动平台，确保运行平稳
● X、Y、Z三轴运动
● 采用伺服马达+滚珠丝杆驱动
● 胶阀自动清洗装置
● 专用铝合金轨道及不锈钢输送链条
● 独立涂料容器桶
● 配备废气排放口
● 配备SMEMA接口可与其它设备通讯
● 重复精度0.02mm

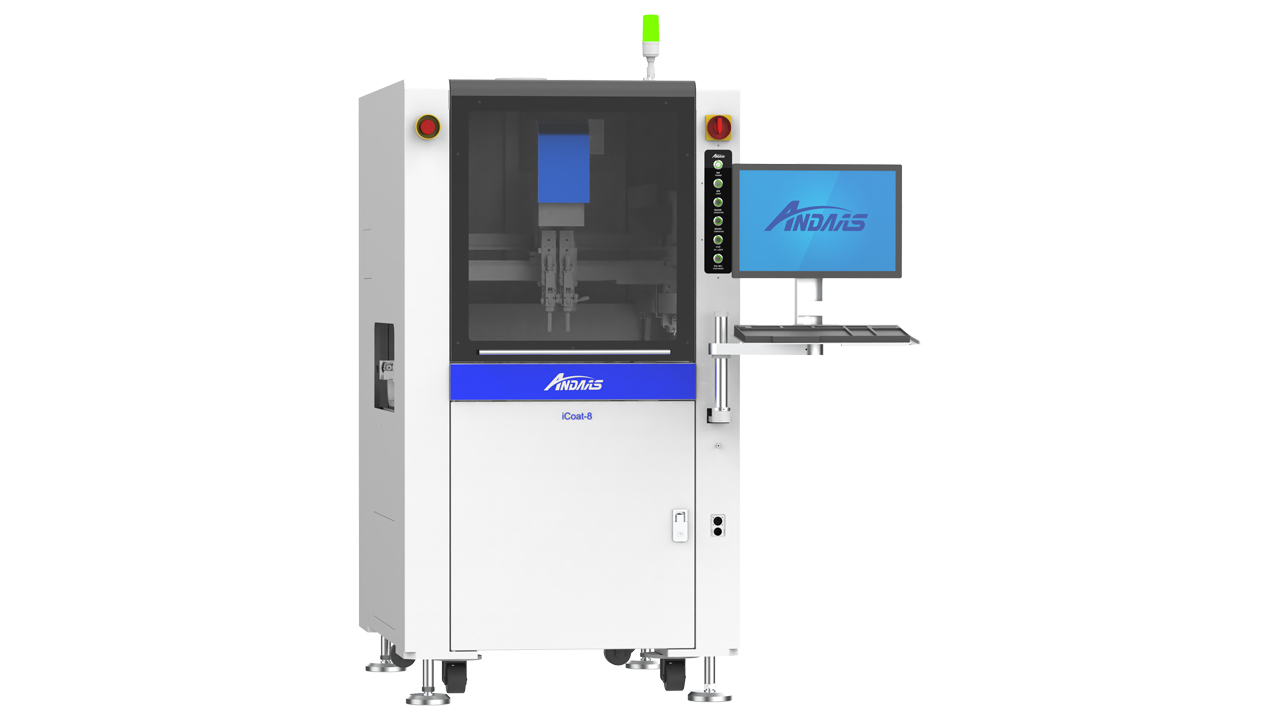

| 类型 | 规格 | iCoat-8 | iCoat-8A | iCoat-8B | ||||
| 涂覆参数 | 涂覆行程(mm) | X:450,Y:450 | X:290,Y:450 | X:330,Y:450 | ||||
| 元件最大高度(mm) | 输送面上下各90 | |||||||
| PCB边缘空间(mm) | ≥5 | |||||||
| 单次涂覆宽度(mm) | 2-30 | |||||||
| 传送系统 | 工作方向 | 左→右(标配)☑ 右→左口 | ||||||
| 输送高度(mm) | 900±20 | |||||||
| 输送速度(mm/s) | 20-400 | |||||||
| 运动系统 | 胶阀配置 | 双阀一字排列 | 四阀一字排列，两两一组，1/3阀间距110-210mm | 四阀一字排列，阀与阀最小间距50mm,1/4阀最大间距220mm | ||||
| 最大移动速度(mm/s) | 800 | |||||||
| 重复精度(mm) | ±0.02 | |||||||
| 设备厂区 要求 | 外形尺寸(mm) | L900×W1300×H1710 | ||||||
| 设备重量(kg) | 530 | |||||||
| 设备气压(Mpa) | ≥0.4 | |||||||
| 排风量要求(m³/min) | 15 | |||||||
| 设备电源 | AC220V 50/60HZ | |||||||
| 设备总功率(kW) | 2.2 | |||||||
| 控制及 操作系统 | 控制方式 | 工控机+运动控制卡 | ||||||
| 运行软件 | 安达控制软件+Windows系统 | |||||||
| 编程方式 | 示教/键鼠套 | |||||||
| 通讯端口 | SMEMA接头 | |||||||
| 类型 | 规格 | iCoat-8C | iCoat-8F | iCoat-8L |
| 涂覆参数 | 涂覆行程(mm) | X:280,Y:440 | (胶阀垂直)X:250mm,Y:420mm | X:650mm Y:650mm |
| 元件最大高度(mm) | 输送面上下各90 | |||
| PCB边缘空间(mm) | ≥5 | |||
| 单次涂覆宽度(mm) | 2-30 | |||
| 传送系统 | 工作方向 | 左→右(标配)☑ 右→左口 | ||
| 输送高度(mm) | 900±20 | |||
| 输送速度(mm/s) | 20-400 | |||
| 运动系统 | 胶阀配置 | 四阀前后排列、两两一组、左右双阀间距50-220mm | 双阀一字排列，双阀间距160-260mm,双阀全方位倾斜 | 双阀一字排列 |
| 最大移动速度(mm/s) | 800 | |||
| 重复精度(mm) | ±0.02 | |||
| 设备厂区 要求 | 外形尺寸(mm) | L900×W1300×H1710 | L1100×W1500×H1675 | |
| 设备重量(kg) | 530 | 650 | ||
| 设备气压(Mpa) | ≥0.4 | |||
| 排风量要求(m³/min) | 15 | |||
| 设备电源 | AC220V 50/60HZ | |||
| 设备总功率(kW) | 2.2 | |||
| 控制及 操作系统 | 控制方式 | 工控机+运动控制卡 | ||
| 运行软件 | 安达控制软件+Windows系统 | |||
| 编程方式 | 示教/键鼠套 | |||
| 通讯端口 | SMEMA接头 | |||
| 类型 | 规格 | iCoat-8M | iCoat-8N | iCoat-8P |
| 涂覆参数 | 涂覆行程(mm) | X:250,Y:380 | X:310,Y:290 | X:330,Y:450 |
| 元件最大高度(mm) | 输送面上下各90 | |||
| PCB边缘空间(mm) | ≥5 | |||
| 单次涂覆宽度(mm) | 2-30 | |||
| 传送系统 | 工作方向 | 左→右(标配)☑ 右→左口 | ||
| 输送高度(mm) | 900±20 | |||
| 输送速度(mm/s) | 20-400 | |||
| 运动系统 | 胶阀配置 | 四阀前后排列，前两阀，后两阀，前后左右可调，X:50-200mm可调，Y:65-120mm | 双阀一字排列，双阀间距50-240mm可调，90°切换XY方向 | 双阀一字排列，双阀间距50-220mm |
| 最大移动速度(mm/s) | 800 | |||
| 重复精度(mm) | ±0.02 | |||
| 设备厂区 要求 | 外形尺寸(mm) | L900×W1300×H1710 | ||
| 设备重量(kg) | 530 | |||
| 设备气压(Mpa) | ≥0.4 | |||
| 排风量要求(m³/min) | 15 | |||
| 设备电源 | AC220V 50/60HZ | |||
| 设备总功率(kW) | 2.2 | |||
| 控制及 操作系统 | 控制方式 | 工控机+运动控制卡 | ||
| 运行软件 | 安达控制软件+Windows系统 | |||
| 编程方式 | 示教/键鼠套 | |||
| 通讯端口 | SMEMA接头 | |||
