● 多方位多角度的喷涂工艺，解决高零件死角喷涂问题
● 适用产品零件种类复杂，零件高度多变，高速度高精度喷涂要求
● 伺服电机搭配进口模组组成的传动装置，稳定性好，产品一致性高
● 设备自带喷涂效果检测功能，可人工实时检测喷涂品质
选配项
● iCoat-5：旋转喷涂
● iCoat-5：倾斜点涂
● iCoat-5S：三阀U轴

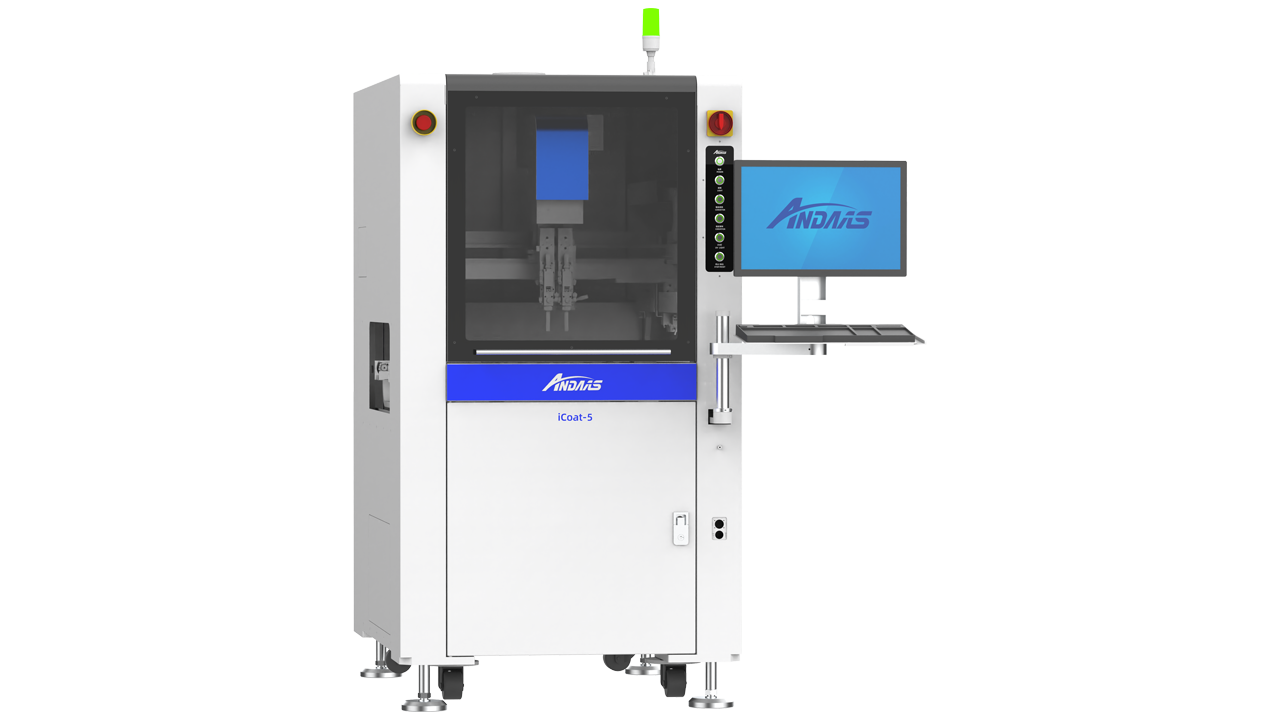

| 类型 | 规格 | iCoat-5 | iCoat-5S | iCoat-5L | |
|---|---|---|---|---|---|
| 涂覆参数 | 涂覆行程 (mm) | X=450、Y=450、Z=85 | |||
| 元件最大高度 (mm) | 输送面上下各 90 | ||||
| PCB 边缘空间 (mm) | ≥ 5 | ||||
| 单次涂覆宽度 (mm) | 2-30 (根据胶水和阀体) | ||||
| 传送系统 | 工作方向 | □ 左→右 (标配) □ 右→左 | |||
| 输送高度 (mm) | 900±20 | ||||
| 输送速度 (m/min) | 2-13 | ||||
| 调幅方式 | 软件全自动 + 按钮式电动 | ||||
| 运动系统 | 胶阀配置 | 双阀结构，可倾斜 | 三阀结构，前双阀可倾斜 | 三阀结构，前双阀可倾斜 | |
| 最大移动速度 (mm/s) | 800 | ||||
| 重复精度 (mm) | ±0.02 | ||||
| 设备厂区要求 | 外形尺寸 (mm) | L900×W1300×H1675 | L900×W1300×H1675 | L1010×W1360×H1675 | |
| 设备重量 (kg) | 570 | 570 | 850 | ||
| 传输马达功率 | DC24V 69W×2 | ||||
| 设备气压 (MPa) | ≥ 0.4 | ||||
| 排风量要求 (m³/min) | 15 | ||||
| 设备电源 | AC220V 50/60Hz | ||||
| 设备总功率 (kW) | 2.4 | 2.4 | 3.6 | ||
| 控制及操作系统 | 控制方式 | 工控机 + 运动控制卡 | |||
| 运行软件 | 安达控制软件 + Windows 系统 | ||||
| 编程方式 | 示教 / 键鼠套 | ||||
| 通讯端口 | SMEMA 接头 | ||||
