● 采用电脑+运动控制器，WINDOWS操作系统，故障声光报警及菜单显示
● 编程采用手动示教，操作简单快捷
● 整体式钢制运动平台，确保运行平稳
● X，Y，Z，U四轴运动
● 采用伺服马达+滚珠丝杆驱动
● 运行精度0.02mm
● 专用铝合金轨道及不锈钢输送链条
● 配备废气收集过滤系统和排放口
● 配备SMEMA接口可与其他设备通讯
● 可旋转±180°，可倾斜

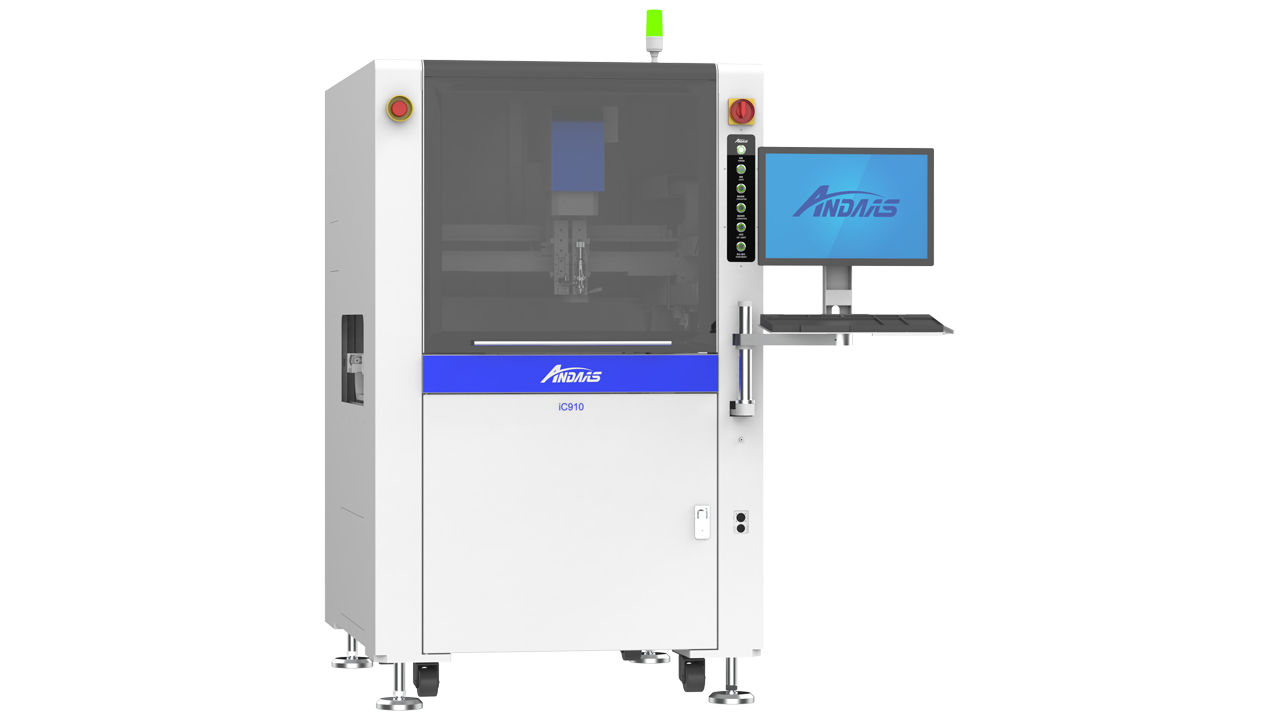

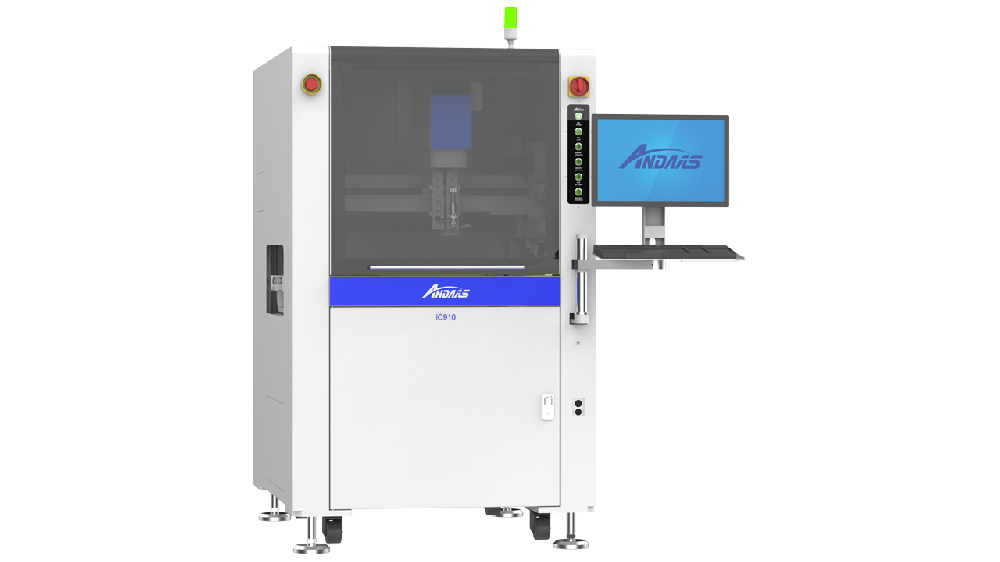

| 类型 | 规格 | iC910 | |||||
| 涂覆参数 | 涂覆行程(mm) | X=580、Y=580 | |||||
| 元件最大高度(mm) | 输送面上下各90 | ||||||
| PCB边缘空间(mm) | ≥5 | ||||||
| 单次涂覆宽度(mm) | 2-30 | ||||||
| 传送系统 | 工作方向 | □左→右 □右→左 | |||||
| 输送高度(mm) | 900±20 | ||||||
| 输送速度(m/min) | 2-13 | ||||||
| 调幅方式 | 软件全自动+按钮式电动 | ||||||
| 运动系统 | 胶阀配置 | 可倾斜，可旋转±180°,喷银浆专用阀 | |||||
| 最大移动速度(mm/s) | 800 | ||||||
| 重复精度(mm) | ±0.02 | ||||||
| 设备厂区要求 | 外行尺寸(mm) | L1010×W1360×H1910 | |||||
| 设备重量(kg) | 600 | ||||||
| 传输马达功率 | DC24V 69W×2 | ||||||
| 设备气压(MPa) | 0.4 | ||||||
| 排风量要求(m³/min) | 15 | ||||||
| 设备电源 | AC220V 50/60Hz | ||||||
| 设备总功率(kW) | 2.2 | ||||||
| 控制及操作系统 | 控制方式 | 工控机+运动卡 | |||||
| 运行软件 | 安达控制软件+Windows系统 | ||||||
| 编程方式 | 示教/键鼠套 | ||||||
| 通讯端口 | SMEMA接头 | ||||||
